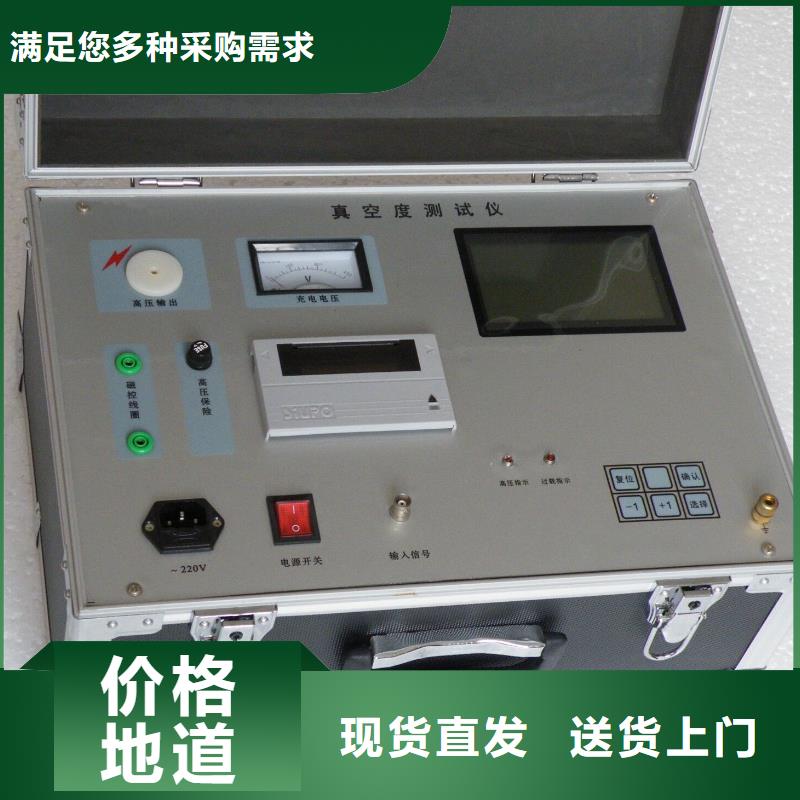

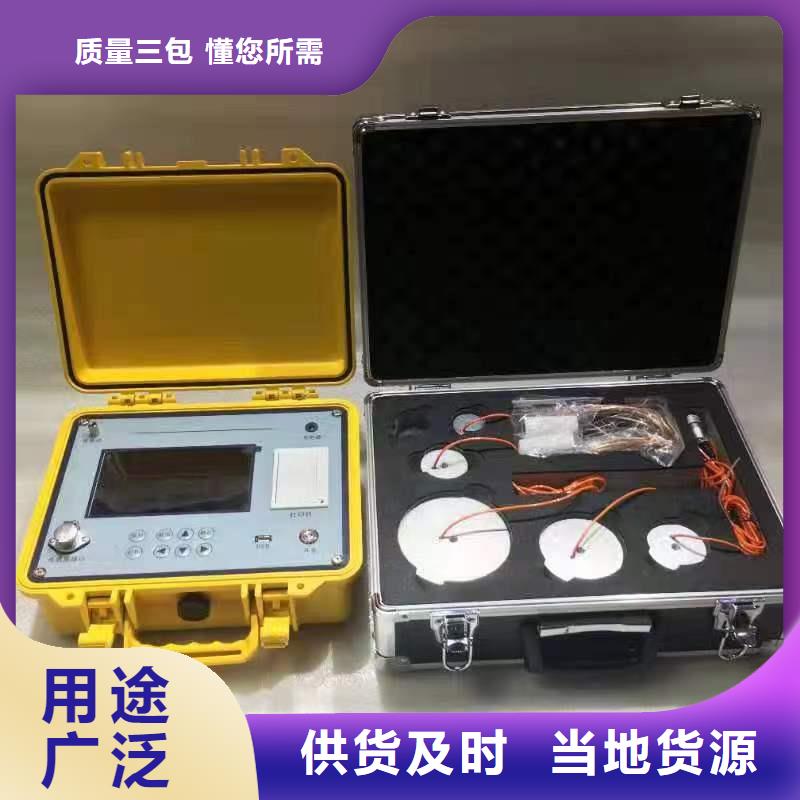

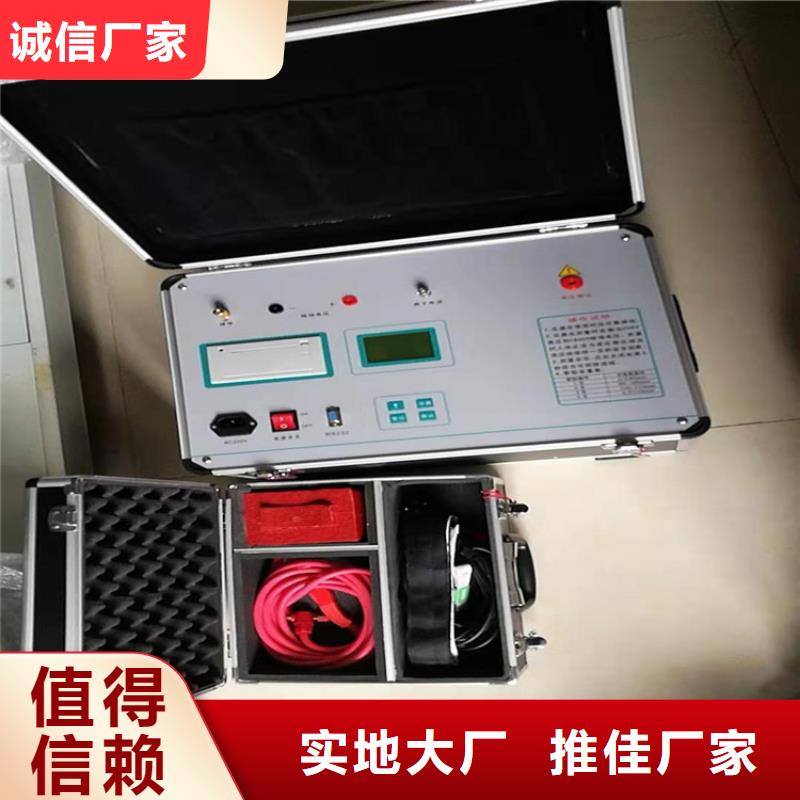

澳门真空度开关测试仪本仪器采用两次启动高压的方法，若仪器次启动高压后又回到初始状态，此时为仪器拒检。应检查真空管是否处于合的状态，如不是，则该管已严重漏气或完全泄漏。（6）打印： 若需打印测试数据，则按[确认键]返回主菜单，按[选择键]使[←]至打印测试数据，再按[打印键]，即可打印出所有测量数据。五、硬件构造：SH-25-III的硬件大致分为四部分1、CPU主控单元该部分用于接收用户指令，控制显示器进行各种显示，产生高压单元所需的脉冲信号，及对磁控电流控制单元发出各种控制指令，负责整个测量过程的时序控制，该单元是整个系统的主体。2、高压与磁控电流控制板高压部分将控制部分送来的具有一定占空比的信号进行功率放大，驱动高压变压器，从而产生测量所需的高压。磁控电流控制部分用于接收控制部分的指令，进行充电，阀值比较，状态回送及启动磁控电流等操作。3、按键与显示板按键部分用于用户指令，操纵按键使仪器处于不同的工作状态。显示部分用于显示系统的各种参数。4、打印机用于打印输出所测量的参数，打印结果如下所示：TESTED BUIC-Ⅲ?TESTED BYUC-ⅢPRESSURE：3.260E-5Pa?CURRENT：2.621E-6A（真空度值）（漏电流值）TUBE NO： （管编号）?TUBE NO： （管编号）TUBE TYPE：（管型）TUBE TYPE：（管型）DATE： （日期）? DATE： （日期）TEST REPORT TEST REPORT（检验记录）（检验记录）

澳门真空度开关测试仪性能指标1、电 源： AC220V＋15％，50Hz；2、测量范围： 10-4～10-1Pa；3、电场电压∶ 20KV；4、磁场电压∶ 1600V；5、仪器精度： 5％；6、使用环境： -10℃～40℃；7、外行尺寸： 460mm×335mm×330mm。8、主机重量： 12kg；四、测试原理本仪器采用磁控放电法进行测量。将真空开关灭弧室的两触头拉开一定的距离，施加电场脉冲高压，将灭弧室置于螺线管圈内或将新型电磁线圈置于灭弧室外侧，向线圈通以大电流，从而在灭弧室内产生与高压同步的脉冲磁场。这样，在脉冲强磁场和强电场的作用下，灭弧室中的带电离子作螺旋运动，并与残余气体分子发生碰撞电离，所产生的离子电流与残余气体密度即真空度近似成比例关系。对于不同的真空管型号（管型），由于其结构不同，在同等触头开距、同等真空度、同等电场与磁场的条件下，离子电流的大小也不相同。通过实验可以标定出各种管型的真空度与离子电流间的对应关系曲线。当测知离子电流后，就可以通过查询该管型的离子电流一真空度曲线获得该管型的真空度。在常规磁控放电测试灭弧室的真空度时，为了提高其测试灵敏度，需从断路器上卸下灭弧室，并置于螺线管线管内。这样一来，灭弧室在重新装回断路器时需要调整机械参数，工作量很大并需专业人员。而使用新型磁控线圈可以从侧面包围灭弧室，这样就不必拆卸灭弧室。而采用单片微机进行同步控制与数据采集处理，提高了灭弧室真空度的现场测试灵敏度。五．仪器的工作原理真空度测试仪框图如图1所示。
