工作原理 高压负荷开关的工作原理与断路器相似。一般装有简单的灭弧装置，但其结构比较简单。图为一种压气式高压负荷开关，其工作过程 是:分闸时，在分闸弹簧的作用下，主轴顺时针旋转，一方面通过曲柄滑块机构使活塞向上移动，将气体压缩;另一方面通过两套四连杆机构组成的传动系统，使主闸刀先打开，然后推动灭弧闸刀使弧触头打开，气缸中的压缩空气通过喷口吹灭电弧。合闸时，通过主轴及传动系统，使主闸刀和灭弧闸刀同时顺时针旋转，弧触头先闭合;主轴继续转动，使主触头随后闭合。在合闸过程中，分闸弹簧同时贮能。由于负荷开关不能开断短路电流，故常与限流式高压熔断器组合在一起使用，利用限流熔断器的限流功能，不仅完成开断电路的任务并且可显著减轻短路电流所引起的热和电动力的作用。 负荷开关主要用于开断和关合负荷电流，也可以将负荷开关与高压熔断器配合使用，代替断路器。由于负荷开关使用方便，价格合理，因此负荷开关在10kV配网系统中得到广泛的使用。在设计中合理选用负荷开关，对保障电网的、可靠运行有着重要意义。

左右 体积符合现场的实际条件可靠性， 目前我国高压负荷开关型号是根据 技术标准的规定，一般由文字符号和数字按以下方式组成。其代表意义为: 高压开关已系列化，型号含义如下: ①②③④⑤⑥ ①高压开关类别:F─负荷开关、G─隔离开关、R─熔断器 ②N─户内型、W─户外型 ③设计序号 ④电压等级(kV) ⑤R─带熔断器的代号、(不带熔断器不表示) ⑥S─熔断器装于开关上端(装于开关下端不表示)

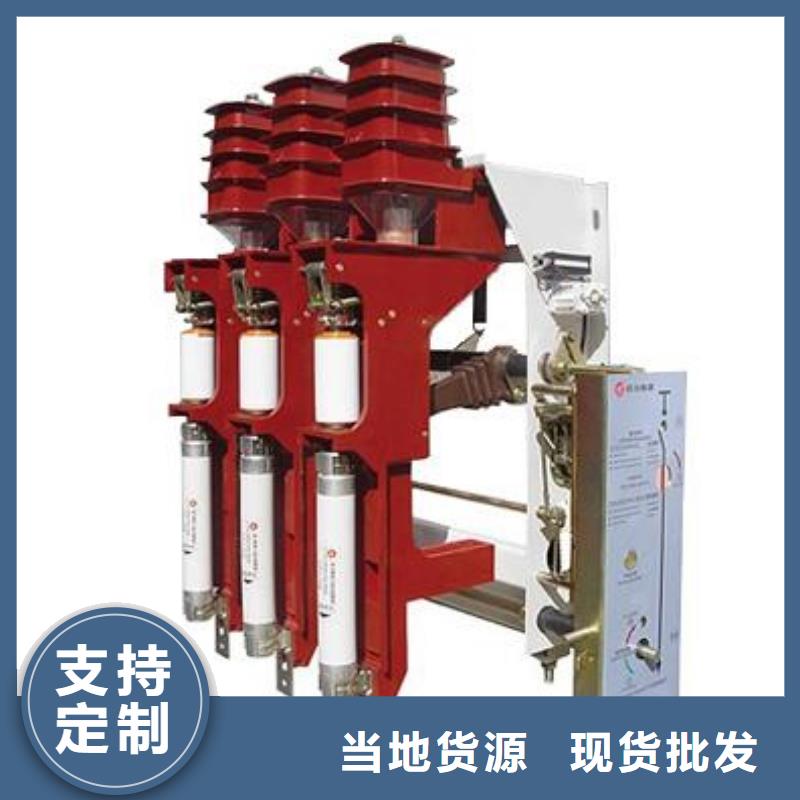

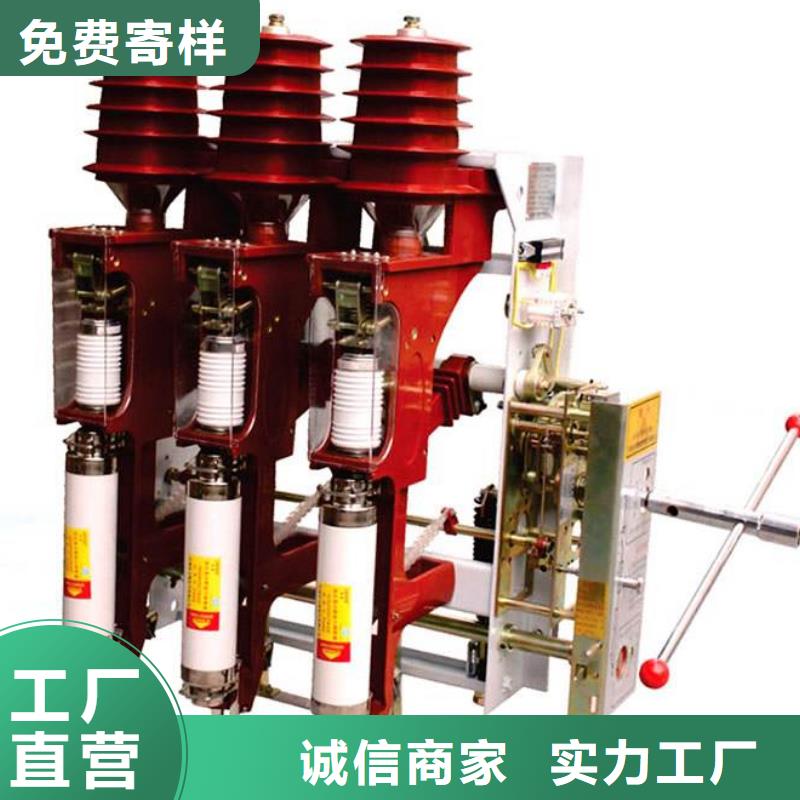

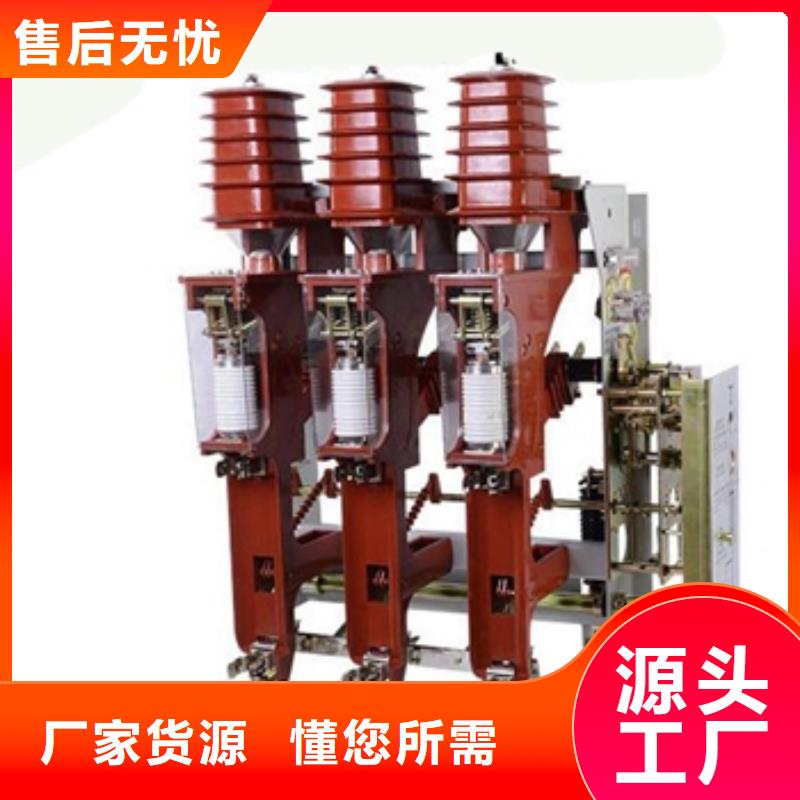

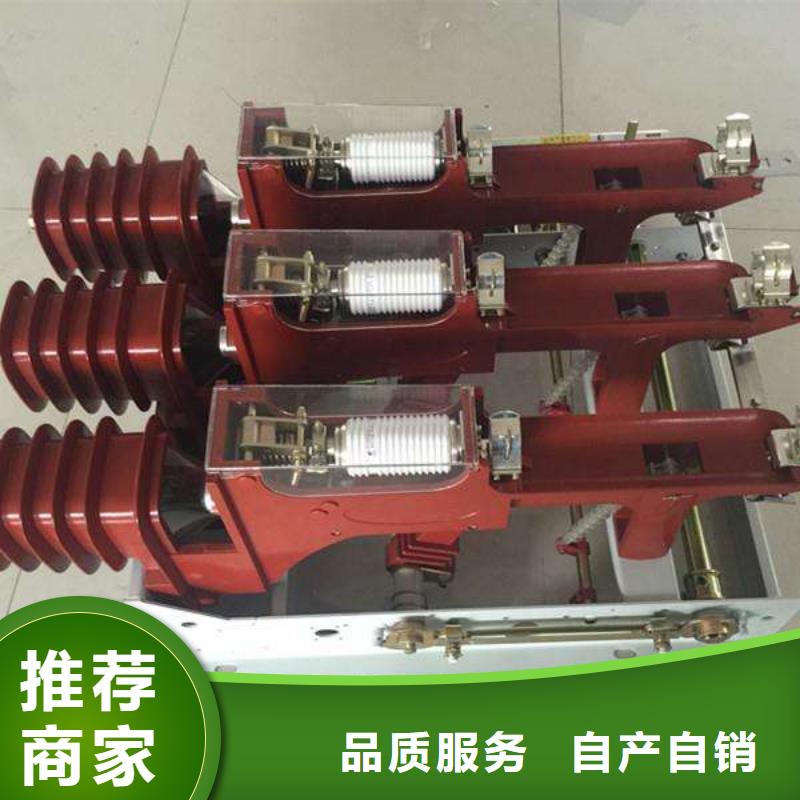

1.产品介绍 高压负荷开关及熔断器组合电器,适用于三相交流10KV-12KV、50HZ的电力系统中使用的终端，或与成套配电设备及环网开关柜内，组合式变电站等配套使用的，广泛用在建设改造工程、工矿企业、高层建筑和公共设施等等，可作为环网供电或终端，起着电能的分配、控制和保护的作用。本产品技术性能符合IEC出版物60265-1/FDIS《高压负荷开关， 部分：额定电压1KV以上52KV以下的高压负荷开关》、IEC60420《高压交流负荷开关-熔断器组合电器》、GB16926《交流高压负荷开关-熔断器组合电器》、GB3804-63KV《交流高压负荷开关》的规定。
